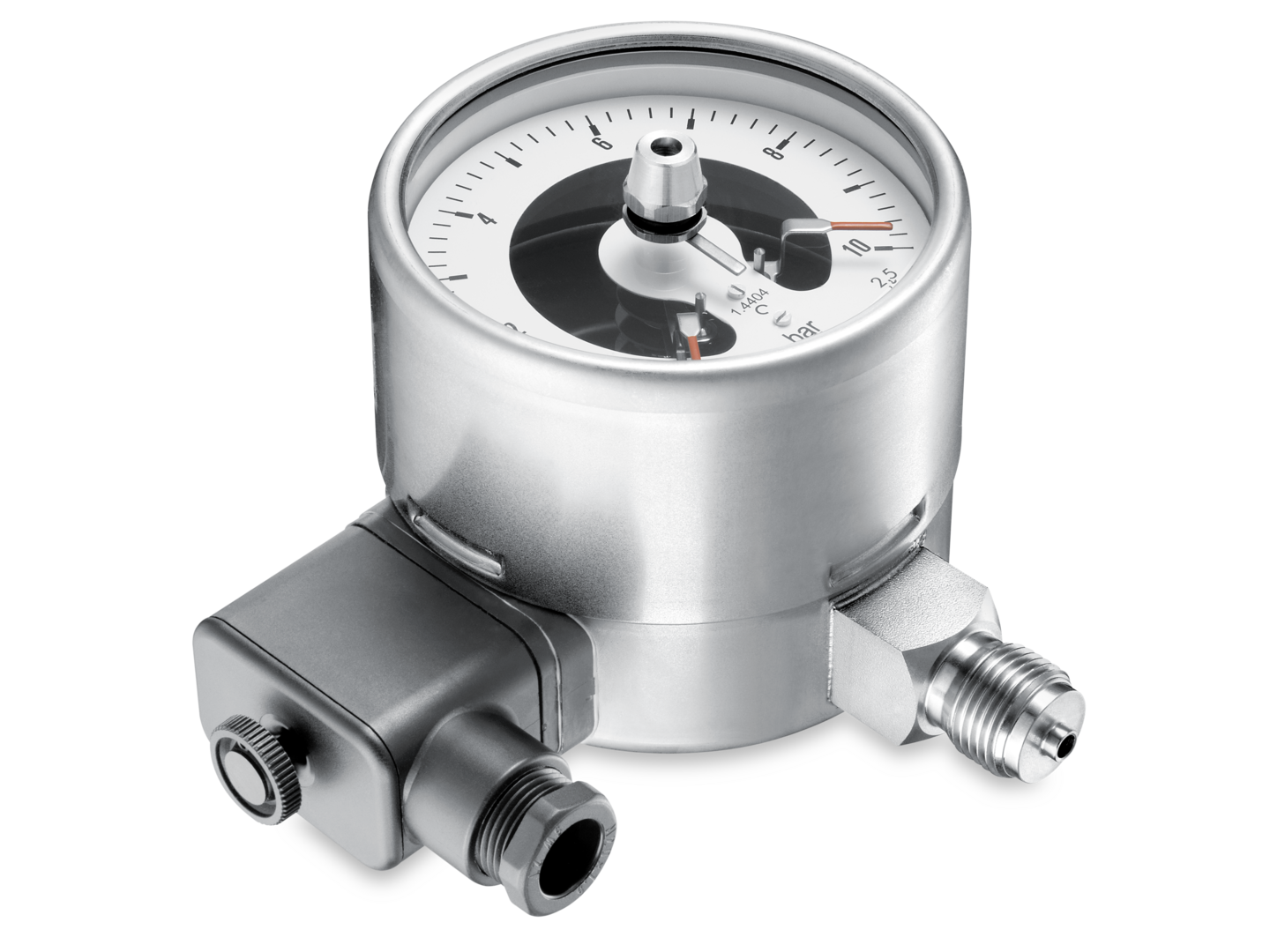

MS5

Електроконтактні манометри

Клас 1 згідно з EN 837-1
Механічні перекидні контакти
Для корозійних газів і рідин
Опція: Матеріал корпусу 1.4404 (316L)

Технічна специфікація

Корпус

Номінальний розмір:

100 мм

Матеріал корпусу:

Нержавіюча сталь 1.4301 / AISI 304

Матеріал кільця безеля:

Нержавіюча сталь 1.4301 / AISI 304

Матеріал оглядового вікна:

Багатошарове безпечне скло

Матеріал прокладки вікна:

Еластомер

Ступінь захисту (EN 60529):

IP65

Циферблат:

Білий, алюміній

Вказівник (стрілка):

Чорний, алюмінієвий сплав, збалансований

Матеріал рухомих елементів:

Нержавіюча сталь

Температура

Температура навколишнього середовища:

від -20 до +70 °C

Температура зберігання:

від -40 до +40 °С, код 40

Температура середовища:

від -40 до +200 °C (без заповнення)

Матеріали, що контактують з середовищем

Матеріал монтажних частин:

Нержавіюча сталь 1.4301 / AISI 316L

Трубка Бурдона:

Нержавіюча сталь 1.4301 / AISI 316L

Продуктивність

Точність відповідно до EN 837-1:

Клас 1

Мін. діапазон вимірювання:

від 0 до 1 бар

Макс. діапазон вимірювання:

від 0 до 1600 бар

Тип тиску:

Надлишковий
Комбінований
Вакуум

Обмеження тиску:

Обмеження тиску (діапазон ≤ 600 bar):
- Постійно: 100 % від повного значення шкали
- Коливання: 90 % повного значення шкали
- Короткочасно: 130 % повного значення шкали
Обмеження тиску (діапазон > 600 bar):
- Постійно: 75 % від повного значення шкали
- Коливання: 65 % повного значення шкали
- Короткочасно: 100 % повного значення шкали

Температурний дрейф (референс: +20 °C):

± 0.4 % ПШ/10K

Вага

Датчик:

750 грам

Електротехнічні характеристики

Кількість уставок:

1 або 2

Електричне підключення:

М20 х 1,5 Через внутрішню клемну колодку з пластиковим кабельним вводом для Ø 7 - 13 мм

Тип контакту:

Перекидний контакт

Матеріал контактів:

Срібно-нікелевий сплав, позолочений (Ag80Ni20)

Макс. навантаження на контакт:

250 В / 0,6 А / 10 Вт / 18 ВА

Мін. тиск на 1 контакт:

1,0 бар

Мін. тиск на 2 контакт:

1,6 бар
