SLN 700
Радарний рівнемір SLN 700
Безконтактний радарний датчик рівня SmartLine 80 ГГц використовує технологію частотно-модульованої безперервної хвилі (FMCW), яка має більшу чутливість і точність для застосувань вимірювання рівня.
Частина сімейства продуктів SmartLine®, SLN 700 – це високопродуктивний безконтактний радарний датчик рівня на 80 ГГц, який забезпечує високу точність і стабільність у широкому діапазоні застосувань рівня. Датчики рівня SmartLine SLN 700 є ідеальним рішенням для вимогливих потреб, вони прості у використанні та не вимагають обслуговування.
Сімейство SmartLine також повністю протестовано та сумісно з Experion ® PKS, забезпечуючи найвищий рівень гарантії сумісності та можливостей інтеграції. SmartLine легко задовольняє найвибагливіші потреби щодо вимірювання рівня.
Особливості та переваги:
- 80 ГГц технологія FMCW
- вузький промінь, невелика сліпа зона та точне вимірювання
- стійкість до температури, тиску, більшості перешкод і пилу
- опція фільтрації помилкового відлуння
- легке налаштування, відсутність залежності діелектричної проникності
- невеликий розмір антени підходить для більшості процесів: легко монтувати
- висока роздільна здатність: краща точність і деталізація процесу
- діапазон вимірювання: до 30 м (рідини) / 120 м (тверді речовини)
- точність ±2 мм
- діапазон температур процесу: від -40 до 200 °C
- діапазон робочого тиску: від -1 до 25 бар
- робоча напруга: від 12 до 30 В постійного струму
- вихідний сигнал: 4-20 мА & HART®
Унікальні параметри індикації/дисплея
Модульна конструкція датчика рівня SmartLine серії SLN містить унікальний вдосконалений графічний РК-дисплей..
Модульний дизайн
Щоб зменшити витрати на обслуговування та інвентаризацію, усі датчики серії SLN мають модульну конструкцію, що підтримує можливість користувача змінювати електронні модулі, не впливаючи на загальну продуктивність. Електронні модулі можна замінити іншим електронним модулем без втрати робочих характеристик. Без впливу на продуктивність унікальна модульність Honeywell призводить до зниження потреб у запасах і зниження загальних експлуатаційних витрат.
Діагностика
Усі датчики SmartLine пропонують доступну в цифровому вигляді діагностику, яка допомагає надавати розширену інформацію про можливі випадки збою, мінімізуючи незаплановані відключення, забезпечуючи нижчі загальні експлуатаційні витрати.
Засоби налаштування
Інтегрована опція конфігурації з трьома кнопками
Підходить для всіх вимог, SmartLine пропонує можливість конфігурувати передавач і дисплей за допомогою трьох зовнішніх кнопок. Можливість встановлення нуля та діапазону також доступна за допомогою цих додаткових кнопок.
Конфігурація портативного пристрою
Датчики SmartLine мають двосторонній зв'язок і можливість конфігурації між оператором і приладом. Це досягається за допомогою багатофункціонального конфігуратора Honeywell (MCT404).
MCT202 і 404 здатні налаштовувати пристрої DE і HART® на місці, а також їх можна замовити для використання в іскробезпечних середовищах. Усі передавачі Honeywell розроблені та протестовані на відповідність запропонованим протоколам зв’язку та призначені для роботи з будь-яким належним чином перевіреним портативним конфігураційним пристроєм.
|

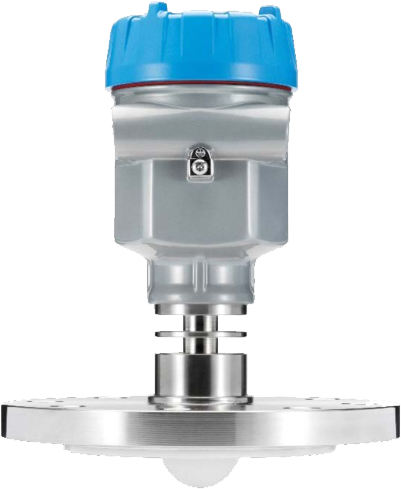

SLN700L-82 (80 GHz) для рідин у корозійних технологічних процесах
|
SLN700L-82 – це радіолокаційний датчик FMCW 80 ГГц для безперервного вимірювання рівня рідин за різних умов процесу. Чудове фокусування променя може забезпечити точні та надійні вимірювання у звичайних або сильно корозійних рідинах. SLN700L-82 може вимірювати в технологічних умовах з температурою до +200°C і тиском до 25 бар. Варіанти антени дозволяють вимірювати відстані до 30 м. Має широкий вибір фланцевих технологічних з’єднань від DN50 до DN150. |
|
SLN700L-83 (80 GHz) для рідин у технологічних процесах для невеликих ємностей
|
SLN700L-83 – це радіолокаційний датчик FMCW на частоті 80 ГГц для безперервного вимірювання рівня рідин за різних умов процесу, особливо в невеликих посудинах. Чудове фокусування променя може забезпечити точні та надійні вимірювання від базових процесів до слабко корозійних рідин, особливо для малих ємностей. SLN700L-83 може вимірювати в технологічних умовах з температурою до +200°C і тиском до 25 бар. Варіанти антени дозволяють вимірювати відстані до 30 м. Має широкий вибір різьбових технологічних з’єднань від ¾’’ до 3’’. |
|
SLN700S-87 (80 GHz) технологічних процесів з сипучими матеріалами
|
SLN700S-87 – це радіолокаційний датчик FMCW на 80 ГГц для безперервного вимірювання рівня твердих речовин за різних умов процесу. Чудове фокусування променя може забезпечити точні та надійні вимірювання для більшості порошкових або сипких речовин у резервуарах для зберігання. Варіанти продувки повітрям або опції захисту від пилу оптимізують роботу датчика в запилених умовах. SLN700S-87 може вимірювати в технологічних умовах з температурою до +200°C і тиском до 25 бар. Варіанти антени дозволяють вимірювати відстані до 120 м. Має великий вибір фланцевих технологічних з’єднань від DN100 до DN150. |
- SLN700L-82
- SLN700L-83
- SLN700S-87
від -40 до 200°C
високий тиск
одинарний радіатор 150 ℃
багаторебровий радіатор 200 ℃
робочий діапазон дисплея: від -20 до 80°C
до 30 м (SLN700L-83B/C/D/E)
від -40 до 200°C
робочий діапазон дисплея: від -20 до 80°C
від -40 до 200°C
приєднання для продувки мікротиском/атмосферним, з радіатором 200 ℃
робочий діапазон дисплея: від -20 до 80°C
